数控车床是一种能够实现自动加工的机床，它通过计算机控制系统来实现加工程序的编程和控制。
1. 床身：数控车床的床身是整个机床的基础，它负责支撑和固定其他各个部件。
2. 主轴箱：主轴箱是数控车床的主要部件之一，它包括主轴和主轴驱动系统。
主轴是用于安装和传动刀具的轴，可以根据加工需要进行转速调节和前进后退运动。
4. 工作台：工作台是用于固定工件的部件，一般具有可调节和旋转的功能，可以实现多个角度的加工。
通过控制系统，可以实现加工程序的编程和控制，包括刀具的进给速度、切削深度、加工路径等参数的设定。
数控车床的工作原理是，通过输入加工程序和相关参数，计算机控制系统将其转换为相应的运动指令，通过控制主轴箱和刀架的运动，实现对工件的加工。
同时，计算机控制系统还能够对加工过程进行监控和调整，确保加工质量和精度的要求。
NC控制器：类似于电脑的主机，可进行处理、计算、转换、 输入输出各种信号，以及存储系统资料、用户资料……等 等
电源模块 ：先将3相220V的 交流电源，整流为2相300V 直流电源，然后再将300V 直流电源通过短接铜片传 输给下一个伺服单元 。 （提供伺服驱动电源及工 作电源）
伺服放大器 ：通过伺服马达编码的脉冲信号经伺服放大器 放大转变为数值信号，再经由NC控制器处理，然后再由 放大器又转为脉冲信号，以达到控制伺服轴运动的装置。
I/O板 ：控制信号输入输出的装置，也是指INPUT、OUPUT 的含义
小变压器 将一将将2般 12交20用个V流的于小22交控继0V流制电电电小器交源源于集流转转1成212换换于0V成成一电为交块源直流电的流1路通120板4断VV上、，电，1通有源0以0过时的V提的也装、高电会置22效流用，V率、较在为，1小主系9简V轴统电化高提源线低供的路档控装的制置配电线源中，其通过的电流较大
使用一个代码量杆， 能在任何时候从量杆上读 取绝对位置（与机床零点 有关）。
将检测装置直接安放在机床拖板 上，直接测量机床坐标的直线位移量， 来保证得到高的准确度。

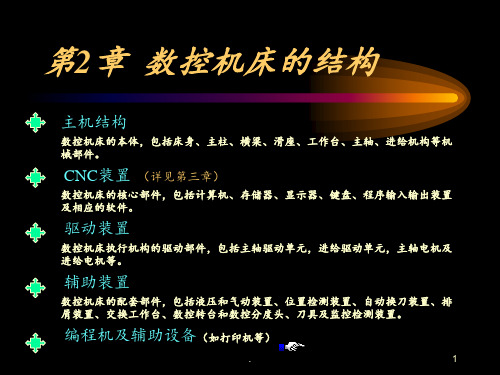

数控机床的本体，包括床身、主柱、横梁、滑座、工作台、主轴、进给机构等机 械部件。
数控机床的核心部件，包括计算机、存储器、显示器、键盘、程序输入输出装置 及相应的软件。
数控机床执行机构的驱动部件，包括主轴驱动单元，进给驱动单元，主轴电机及 进给电机等。
滑动离合器与滚珠丝 杆有关。在碰撞时，减小 进给驱动的损害。在任何 时候滑鞍碰撞到障碍时， 可以使进给驱动停止（比 如：由于一个程序错误造 成的障碍）。
在数控加工中，一些操作是 不改变工件的位置而进行的。因 此需要一些不同的刀具。
操作者能完成刀具的更换， 但是结果是增加了设置的时间。 因此应该首选自动更换刀具。

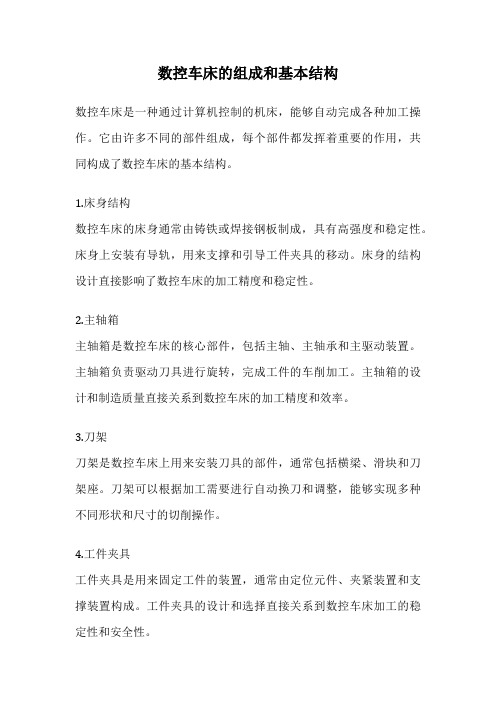

数控车床的组成和基本结构数控车床是一种通过计算机控制的机床，能够自动完成各种加工操作。
它由许多不同的部件组成，每个部件都发挥着重要的作用，共同构成了数控车床的基本结构。1.床身结构数控车床的床身通常由铸铁或焊接钢板制成，具有高强度和稳定性。
滚珠丝杠螺母副常用的循环方式有内循环与外循环两 种方式。滚珠在循环过程中有时与丝杠脱落接触称为 外循环；一直与丝杠保持接触称为内循环。
根据主传动的形式，数控机床的主传动变速主要有无级变速、分 段无级变速、内置电机变速三种。 1．无级变速
采用无级变速的主运动，不仅能在一定的变速范围内选择到合理的 切削速度，而且还能在运动中自动换速。无级变速有机械、液压、电 气等多种形式，数控机床一般都采用直流或交流主轴伺服电动机作为 驱动的电气无级变速。
均为恒功率。一般要求在中、高速段为恒功率传动， 在低速段要求恒转矩传动。确保数控机床主轴低速时 有较大的转矩和主轴的变速范围尽可能大。有的数控 机床在交流或直流电动机无级变速的基础上配以齿轮 变速，使之成为分段无级变速。带有变速齿轮的主传 动采用滑移齿轮移位实现变速操作时，多采用液压拨 擦叉变速机构。
滚珠丝杠螺母副轴向间隙的调整和预紧的原理都是使两个螺母产 生轴向位移，以消除它们之间的间隙。除少数使用微量过盈滚珠 的单螺母结构消隙外，常采用双螺母预紧方法，其结构形式有三 种：垫片调隙法 、齿差调隙法 和螺纹调隙法 。

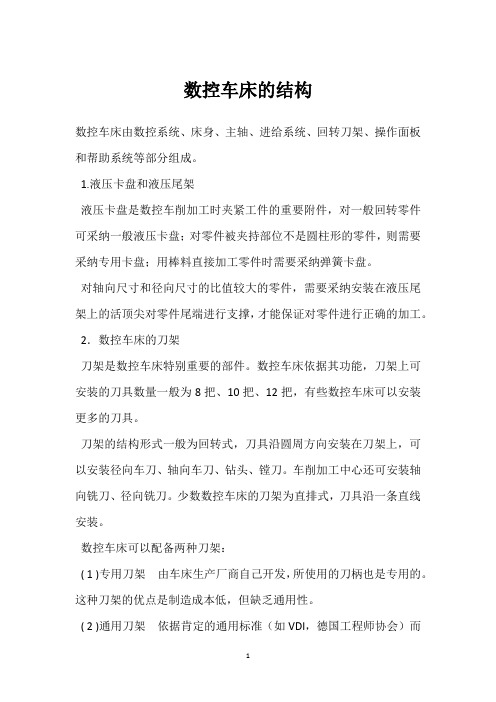

数控车床由数控系统、床身、主轴、进给系统、回转刀架、操作面板和帮助系统等部分组成。
液压卡盘是数控车削加工时夹紧工件的重要附件，对一般回转零件可采纳一般液压卡盘；对零件被夹持部位不是圆柱形的零件，则需要采纳专用卡盘；用棒料直接加工零件时需要采纳弹簧卡盘。
对轴向尺寸和径向尺寸的比值较大的零件，需要采纳安装在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。
数控车床依据其功能，刀架上可安装的刀具数量一般为8把、10把、12把，有些数控车床可以安装更多的刀具。
刀架的结构形式一般为回转式，刀具沿圆周方向安装在刀架上，可以安装径向车刀、轴向车刀、钻头、镗刀。
斜床身和平床身斜滑板结构在现代数控车床中被广泛应用，是因为这种布局形式具有以下特点：☆容易实现机电一体化；☆机床外形整齐、美观，占地面积小；☆容易设置封闭式防护装置；☆容易排屑和安装自动排屑器；☆从工件上切下的炽热切屑不至于堆积在导轨上影响导轨精度；☆宜人性好，便于操作；☆便于安装机械手，实现单机自动化。
